“雙碳”目標下，建筑的零碳供熱成為我國低碳發展所必須面對的重大挑戰之一。供熱企業如何提高管理水平，促進能效提升，實現供熱節能降耗、低碳和清潔？本期起，協會將推出2024年度【名企案例】欄目，分享多家名企關于綜合能效指標管控、節能降耗相關具體經驗，案例均來自《中國城鎮供熱發展報告2023》。

寶石花同方能源科技有限公司（以下簡稱寶石花同方）是在剝離國有企業辦社會職能大背景下應運而生的混合所有制公司，是中國石油天然氣集團有限公司“三供一業”分離移交改革路徑上的重大創舉，是國家全面深化國有企業改革的實踐者和排頭兵。寶石花同方于2018年12月27日在北京注冊設立，自成立以來，在“三供一業”社會化改革業務承接供熱面積4300萬㎡的基礎上，業務規模不斷擴展。截至目前，寶石花同方管理供熱業務橫跨東北、華北、西北9個省、自治區、直轄市，實際運營管理面積逾6000萬㎡。公司年供熱輸送熱量超3400萬GJ，年消耗電量約1.2億kWh，使用各類水資源280萬m3 。

公司供熱管理模式有其自身特點：

跨區域多氣候的供熱類型。寶石花同方現有9家分（子）公司，供熱管理區域橫跨3000km。按照0℃等溫線即秦嶺——淮河線劃分，供熱區域涉及寒冷、嚴寒等多種氣候區域。全公司每個供暖期供熱時長為4～6.5個月不等，按照地方政府規定正常供暖時長最短為121d，最長為198d。區域供熱標準為：最低溫度18℃、最高溫度20℃。

多熱源結構的供給方式。主要供熱模式有外購熱電廠熱量加調峰鍋爐模式、單獨外購熱量模式、燃氣鍋爐房直供模式、燃煤鍋爐間供模式、高效真空鍋爐直供模式、煉廠余熱利用模式、中深層地熱利用模式、空氣源熱泵加調峰鍋爐并列運行模式等。

受供熱模式限制，寶石花同方在運營管理上曾出現過數據無法互通、指揮調控模式不統一、對標分析無法縱向對比等困擾。為解決上述問題，一方面建立了跨區域、多氣候、多熱源條件下統一測算的綜合能耗指標管控體系，各區域在原有指標管理的基礎上，分析多區域、多維度、多氣候條件下不同熱源及對應的運行方式，經過統一測算、對比、排序，形成了不同于單區域單一能耗指標管控體系的綜合能耗管理與評價模式；另一方面，打造了國內領先的智慧運營管理平臺，在一次管網運行調節中采用了獨有的全網平衡技術，將二次管網運行調節延伸到戶。在燃煤（燃氣）鍋爐、板式換熱器、水泵等設備運行中實施了大量的節能技術改造措施，在節約用水上積累了豐富的、行之有效的經驗做法，在新能源、新技術領域對直供混水技術、空氣源熱泵技術、水汽能技術等開展了廣泛的研究與應用實踐。

與寶石花同方成立之初相比，目前綜合能耗指標穩步下降，運行管控能力及服務水平顯著提升，多次收到地區政府及廣大用戶的表揚信及錦旗，獲得品牌與口碑的雙豐收。在綜合能源管理及節能降耗方面取得了一定的管理經驗和管控成效，為推進“雙碳”目標的實現做出了應有的努力。

自2018年寶石花同方成立初期，即對原有各地區分（子）公司供暖能耗分析數據進行指標計算。指標計算是指標分析的基礎，指標分析是指標管控的有效手段，指標的科學管控直接影響效益。經過多個自然年度和完整供暖期的運行，年度計劃指標的形成以“歷史數據作參考、國家標準找依據、結合實際做計劃、運行氣溫作修正”為原則，建立了完整的年度計劃指標模型。

生產指標的制定以大量積累的各項生產數據為依據，每項指標既有瞬時數據的積累，也有累計數據和統計數據的組合，完整地形成了寶石花同方自有的多區域、多氣候類型、多自然環境、多現場條件、多人為因素等廣泛條件下的計劃指標管理體系。

能耗指標的過程管理是在計劃指標確立后，實際能耗指標能否實現或優于目標值，取決于運行期的過程管控。調節的精準與否受運行人員的責任心、管理制度的執行力、運行參數制定的科學性、設備與系統的匹配性等多種因素的影響，涉及煤、氣、水、電、熱等多項指標數據。將指標橫向分解到各分（子）公司、項目部、熱力站，縱向分解到每月，甚至是每半月，做到了人人懂指標、人人講指標，指標與績效掛鉤。指標的管控做到了日統計、周分析、半月一評比的模式，做到了以站點為最小核算單元的過程管控。

寶石花同方自2022年引入度日數指標能耗評價方法，實現了各地區內部不同供暖期的能耗管理評價（圖1）。同時，在同一供暖期，該方法可以用于不同地區公司之間去除溫度等因素影響后的能耗消耗值的對比。度日數能耗指標能耗評價方法的引入，補充了以往綜合能耗評價方法的不足，更加完善了綜合能耗指標管控體系。

寶石花同方自成立以來，已自主完整運行了4個供暖期，從2019-2020供暖期開始完整地統計了每個運行周期的生產能耗數據。在 4個完整的運行周期中，寶石花同方經歷了最長供暖周期，全公司綜合能耗實現了連續降低，實現了達標供熱。寶石花同方節能降耗取得的成效也得到了行業的認可，榮登中國城鎮供熱協會2022年度中國供熱行業能效領跑者榜單中“燃氣鍋爐”單位供熱量燃氣消耗量第二名的好成績；榮獲2022-2023供暖期中國城鎮供熱行業能效領跑者（企業供熱面積5000萬㎡以上）第四名的好成績。

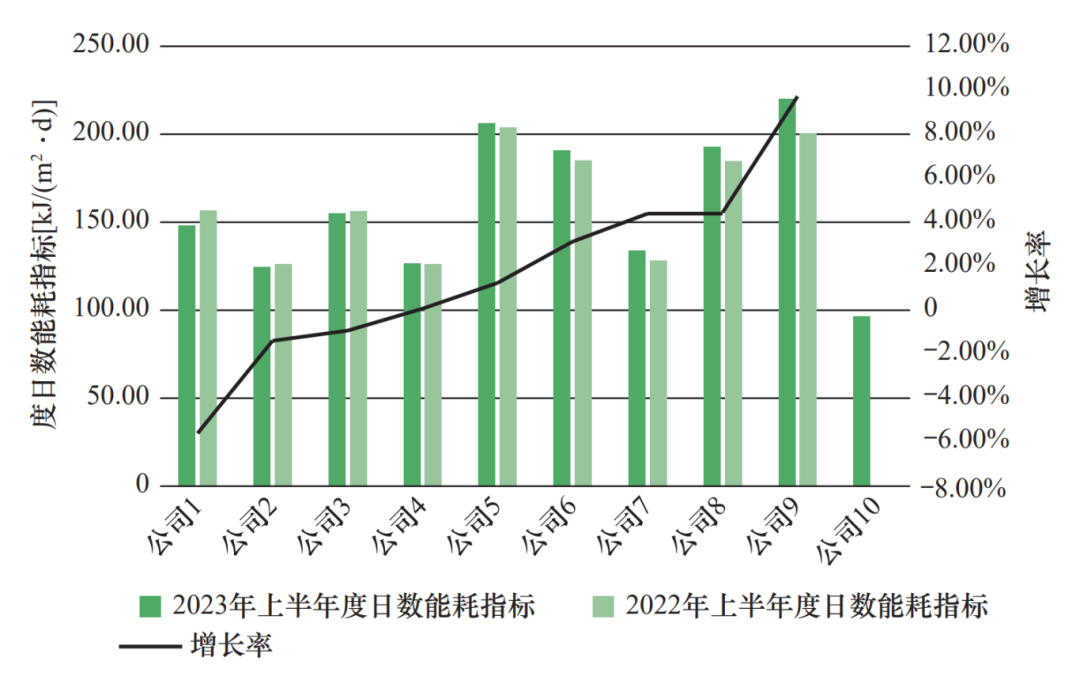

圖1 寶石花同方度日數能耗指標

寶石花同方2018-2023年5個供暖期單位面積耗熱量對比圖見圖2。

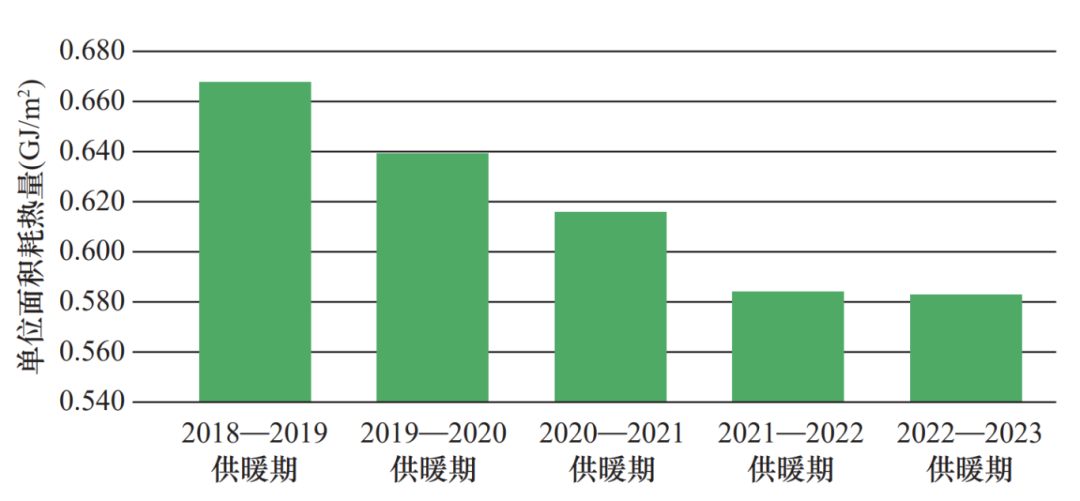

圖2 寶石花同方5個供暖期單位面積耗熱量對比圖

寶石花同方秉持著“走智慧供熱發展道路”的理念，依托清華同方 30年在供熱行業的技術與經驗，探索研發基于寶石花同方能源科技有限公司管理現狀的智慧供熱系統。以信息系統和物理系統深度融合為技術路線，將數字化、網絡化和智能化等信息技術與先進供熱技術深度融合，運用數字孿生、空間定位、云計算、信息安全等“互聯網+”技術，著力打造集指揮中心、數據中心、應急中心、展示中心、管理中心于一體的智慧供熱體系，實現精細化調控、自動化運行、過程化管理、安全化保障、輔助化決策、智能化運營的管控目標，滿足供熱安全、穩定、科學、經濟等需求。

同時，寶石花同方在原有各區域供熱指揮中心的基礎上，打造了一個統一的智慧運營管理平臺（也稱寶石花同方智慧供熱平臺）。打通跨省數據鏈路，實現了多地域的數據匯聚及遠程控制；開展業務整合，實現了生產運營數據、室內溫度監（檢）測數據、客服報修數據、經營收費數據的有機融合。解決了原有分（子）公司地域氣候不同、管理模式不統一、轄區各自為政及信息孤島等問題，做到了“一屏攬九省、一臂驅千里、管控一體化”，也為能耗指標體系的建設和實現數據的統一分析對比奠定了基礎。

智慧供熱平臺基本架構包括“源、網、站、樓、間、戶”等各個環節，主要是以功能、技術、數據流和信息安全四大架構作為基礎支撐來搭建。通過模塊化分類、分網、分項，對各采集數據進行總體規劃布局，分別部署了熱源數據、熱力站數據、全網平衡、分時分控、報警設置、曲線對比、操作記錄和后臺管理八個板塊，實現了熱源數據監控、熱力站數據監控、全網自動平衡、分時分控調節、數據報警管理等；實現了智慧供熱駕駛艙應用、目視化多級數顯定位對比、熱網信息多層顯示、分級分項能耗對比、室內溫度實時監測與對比等功能。

上位系統的監控分析需要下位系統的支持，完善的計量和控制手段是開展精細化運行調節和能耗管理的基礎。寶石花同方在建設智慧供熱平臺的同時，抓住“532”改造的有利時機，嚴格按照國內外行業高標準選型，配齊配好各類計量、調控設施，對溫度、壓力、流量、熱量等運行參數實施全過程精確計量，完善站點調控手段，全面提升供熱全系統感知能力。精心運維保證計量儀表準確、調控儀器穩定可靠。精確計量、精細調控已成為寶石花同方的節能降耗的重要手段，也為智慧供熱平臺的應用提供基礎保障。

智慧供熱平臺較好地實現了供熱的優化調控，解決了二次管網及熱用戶調控和監控的管理難題；通過數據監控平臺的全網平衡控制功能達到了按需供熱、精準供熱；智慧供熱平臺實現了數據監控、遠程調控、安防監控、報警提示等連鎖保護功能，提升了熱網、熱力站安全性、穩定性和持續性。

智慧供熱平臺系統的建設，為寶石花同方的全方位能源管控提供了強大的科技支持，使遠在新疆、甘肅、東北地區等多區域的供熱生產過程可實時在平臺上進行管理與調節，得到了行業的廣泛關注。2023年11月4日，新華社刊發了題為《千里之外 保障溫暖：智慧供熱是如何做到的》的專題報道。報道從民生視角切入，介紹了寶石花同方的智慧供熱平臺。

指標體系的建立只是能耗分析、控制的一種手段，便于發現問題和解決問題，節能降耗的核心還需在運行調控上下功夫。

（1）熱量控制

1）加強熱源調控管理。寶石花同方現有熱源40余處，包括熱電聯供購買熱量、燃氣鍋爐、燃煤鍋爐、空氣源熱泵等熱源形式。以燃氣鍋爐及燃煤鍋爐為例，鍋爐的節能是一種綜合性節能，按照鍋爐的分類，通過分析具體鍋爐的優點、判斷鍋爐熱平衡來確定鍋爐節能措施；通過利用供熱曲線，找準服務質量和節能降耗的平衡點；做好鍋爐水質管理，清潔和維護鍋爐受熱面，調節優化鍋爐運行，減少能源浪費，定期開展鍋爐能效檢測等措施來提高鍋爐熱效率；選擇與鍋爐匹配的燃燒器，實時監測運行時的燃燒狀態參數，通過做好燃燒系統的維護保養等工作來減少不完全燃燒熱損失；在運行中監測好鍋爐排煙溫度，避免鍋爐超負荷運行，并通過煙氣余熱回收利用來降低排煙熱損失。

2）加強熱網調控管理。在運行調控上，寶石花同方摒棄了按照回水溫度調節的傳統運行模式，堅持以熱指標的計算為核心，結合熱網環境，兼顧使用熱量自動調節、流量自動模式、二次管網均溫調節等綜合調節方式，匹配不同形式的供熱管網系統，全面應用全網平衡調節系統，統一調控、統一指揮，使得運行過程中工作效率大幅度提升，調節精度有所提高，大幅度降低人員勞動強度。

在具體的運行調控過程中重點做好以下六個方面：一是結合理論計算和往年運行數據制定供熱運行參數對照表，通過智慧供熱系統自學習、自感知、自優化，自主下達計劃熱負荷，調整系統工況；二是從熱源上進行總負荷的質調節和分階段量調節，落實分時（初、末期，嚴寒期和一天中的晝夜）分區（工業區、居民區）的精細化負荷調控；三是應用無線測溫系統，實時掌握供熱質量情況，及時開展二次管網平衡調節，以實現二次管網水力均衡；四是做好管網保溫以降低熱損失；五是對低溫用戶進行專項治理，避免為改善個別用戶室內溫度而提高整體換熱站的供熱量；六是在站內高點和最不利用戶家中安裝自動排氣閥以減少氣阻。

寶石花同方熱力站熱網溫度監控圖見圖3。

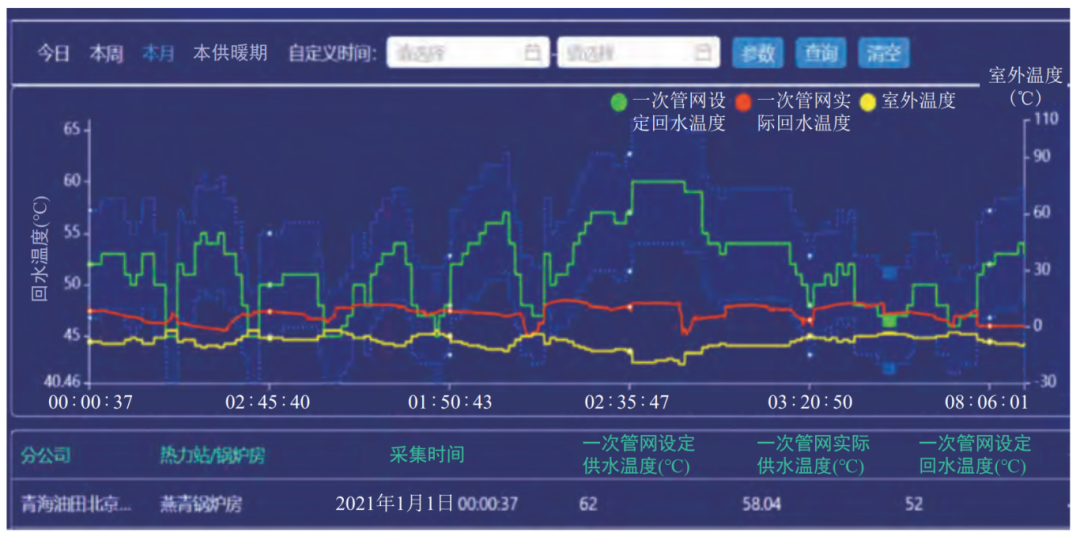

圖3 寶石花同方熱力站熱網溫度監控圖

（2）電量控制

1）換熱站優化與控制。熱力站上游連接熱源和一次管網，下游連接二次管網和具體用戶，是供熱系統運行的焦點、基礎和核心之一。寶石花同方目前實際運行熱力站380余座，經過多年實際運行對比，熱力站小型化對電量的降低有一定的好處。寶石花同方通過節能改造等途徑，對原有熱力站進行逐步的小型化改造，結合實際熱源設計情況、供熱覆蓋區域、建設場地、管網建設成本、站點建設成本、運行維護成本、用戶供熱質量等分析確定，逐步完善配置與優化熱力站系統，為能耗管理打下堅實基礎（圖4）。

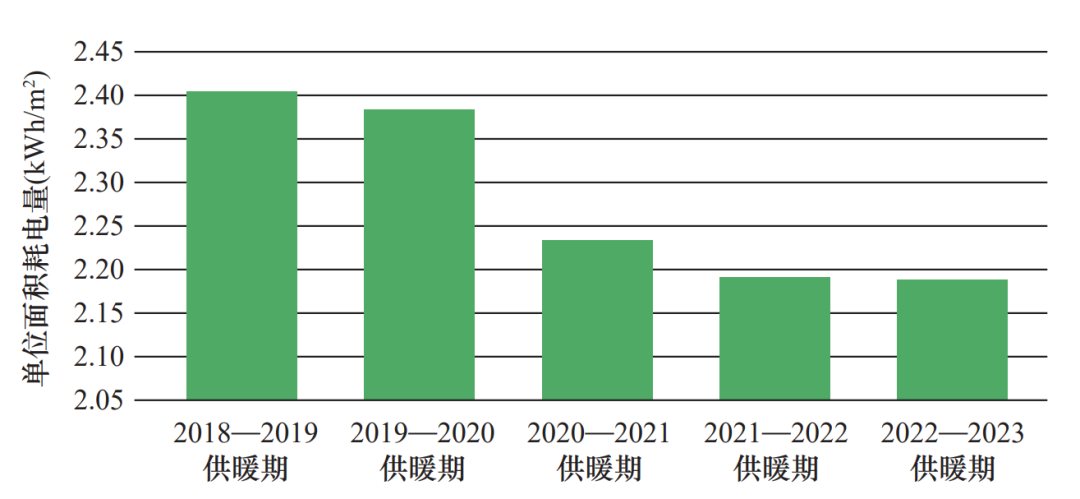

圖4 寶石花同方5個供暖期單位面積耗電量對比圖

同時，全面完善熱力站二次管網圖紙，做到了一站一圖、一環路一水力計算，在環路優化調整的基礎上，重點對水泵進行優化改造。陸續開展了大泵換小泵、止回閥摘除、循環泵變頻調控等相關工作，研討水泵分時段調控等控制模式，在電耗的管理方面取得了良好效果。

2）換熱站運行管理。進一步縮小核算單元，積極探索以熱力站為基本能耗成本核算單元。開展標桿熱力站評比與考核活動，通過熱力站成本實時反饋，有效促進了成本形成過程中管理水平的提升。

（3）失水治理

與行業內大多數供熱企業一樣，在失水治理方面，寶石花同方總結出“三快六法五治”。

失水治理節奏“三快”，即“快發現、快定位、快處置”，加快失水治理的速度和提高治理質量，“三快”是寶石花同方“以水為令、水失人動”行動指令的具體表現；失水治理技能“六法”，既講方式方法，又講技術創新，在不斷的實踐中，歸納總結了“看、觀、聞、聽、測、試”查漏六法，應用六法循序漸進查找漏點，并且在傳統方式的基礎上進行技術提升；失水綜合“五治”，是指“人治、管理治、冬病夏治、宣傳治、法治”，失水治理不能只盯住運行期的指標，治已病重要，治未病更重要，圍繞失水治理的各項因素開展工作。通過總結方法，公司的水耗管理能力有了質的飛躍（圖5）。

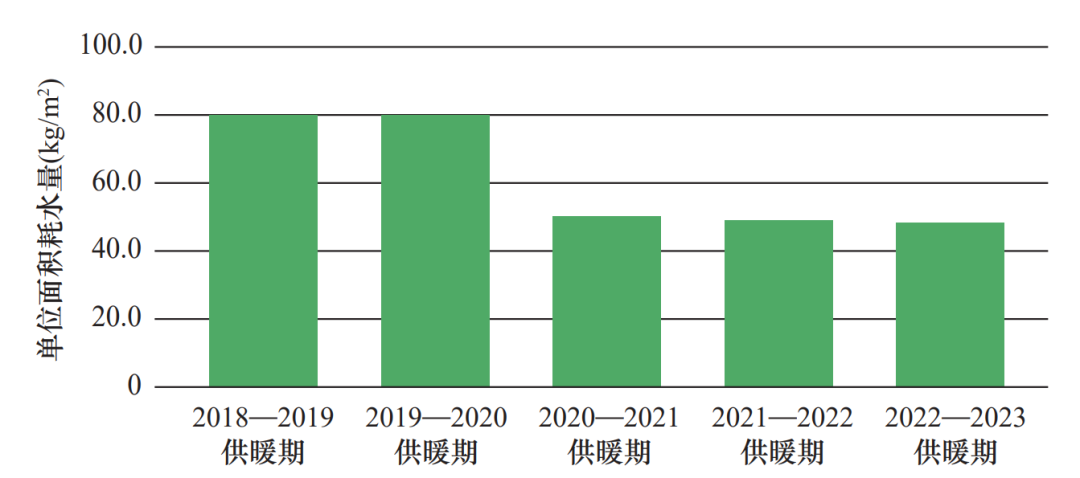

圖5 寶石花同方5個供暖期單位面積耗水量對比圖

綜上所述，寶石花同方在節能降耗上取得了巨大的成績，公司成立前后熱耗指標降幅為12.7%，電耗指標降幅為9.0%，水耗指標降幅為39.8%（圖6）。

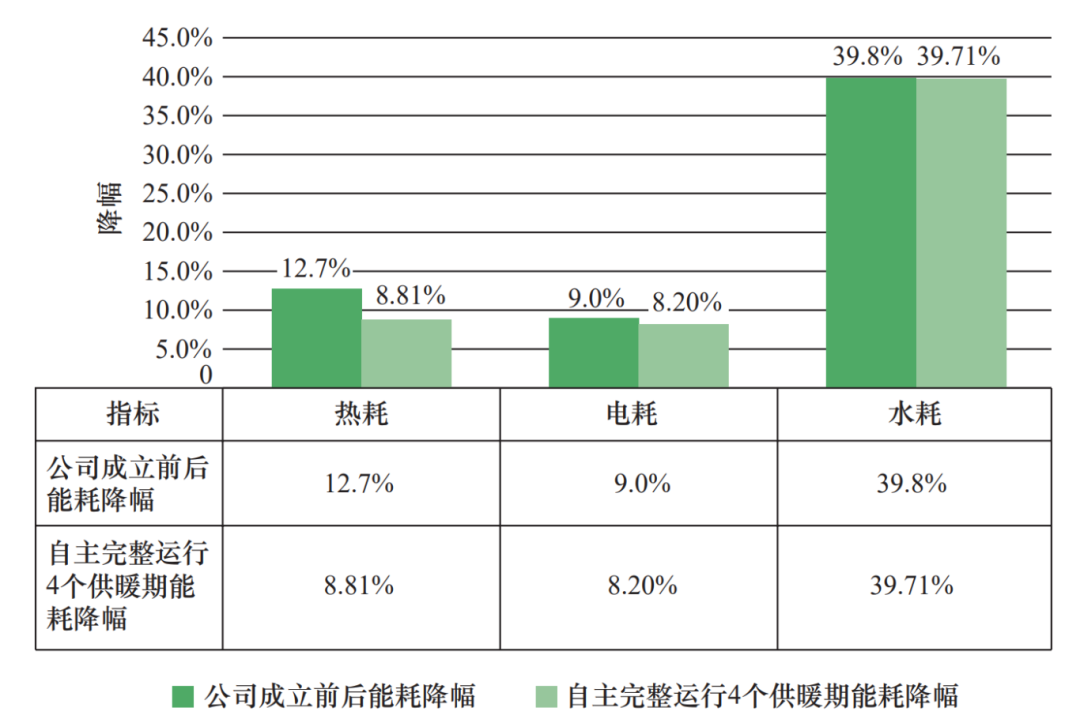

圖6 寶石花同方運營過程中熱、電、水耗降幅

寶石花同方自成立以來，在供熱領域不斷探索，從平臺建設、指標管理、硬件基礎設施更新改造與提升及單項業務管理方面，解決實際運行和供熱行業中的普遍性問題；在點多、面廣、業務跨度覆蓋不同供熱區域的現實條件下，認真打磨自身業務，不斷拓展外部市場，在整體行業近幾年面臨高熱價、高煤價、高氣價的不利條件下，不忘“三供一業”改革初心，牢記“源自中國石油、服務千家萬戶”的企業宗旨，順應國家能源發展戰略方向，在保障服務的基礎上，千方百計尋求能耗管控新方法、新策略，積極探索“綠色、低碳、可持續”的發展路徑。

在未來的歲月里，寶石花同方將以更大的熱情與激情，奮力創建一流的科技型綜合能源服務企業，矢志書寫能源事業高質量發展新篇章。
